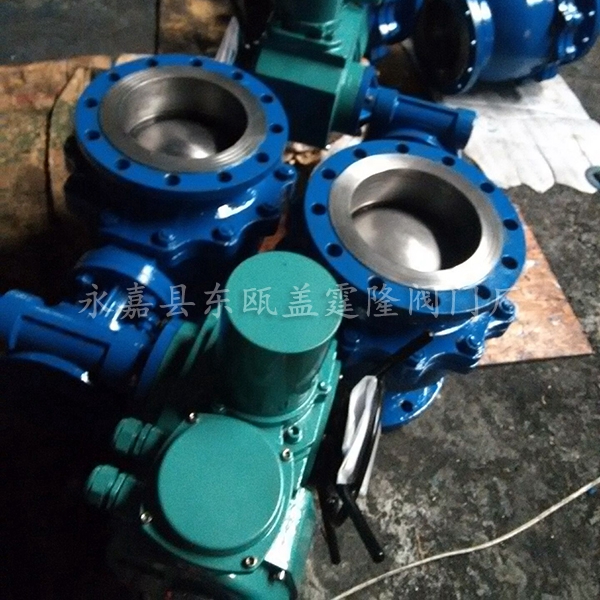

高溫硬密封球閥

高溫硬密封球閥在閥座上使用了新型的密封材料，其使用壽命是作為密封件的同類PTFE的3Zhi5倍。硬密封球閥具有性能穩定，密封可靠，低摩擦，電燈開關，耐高溫，耐磨，耐油，耐腐蝕，壽命長的優點。高溫硬密封球閥廣泛用于石油，化工，橡膠，造紙，制藥和其他行業，可代替手套閥，柱塞閥和快速排污閥。使用的介質：水，蒸汽，導熱油等，工作溫度：≤350°C。

高溫硬密封球閥性能參數

1、工作壓力：1.6Mpa-42.0Mpa。

2、工作溫度：-196+650℃。

3、驅動方式：手動，蝸輪，氣動，電動。

4、連接方法：內螺紋，外螺紋，法蘭，焊接，對接焊，承插焊，套圈，夾具。

5、制造標準：國內標準GB，JB，HG，美國標準API，ANSI，英國標準BS，日本JIS，JPI等。

6、閥體材料：銅，鑄鐵，鑄鋼，碳鋼，WCB，WC6、WC9、20＃，25＃，鍛鋼，A105、F11、F22、不銹鋼，304、304L，316、316L，鉻鉬鋼，低溫鋼，鈦合金鋼等。

高溫硬密封球閥主要零件及材質

序號	零件名稱	材質		序號	零件名稱	材質
序號	零件名稱	GB	ASTM	序號	零件名稱	GB	ASTM
1	閥體	WCB	A216-WCB	8	彈簧	60Si2Mn	AISI 9260
2	密封圈	柔性石墨	柔性石墨	9	墊片	柔性石墨+不銹鋼	B12.10-304/F.G
3	閥座	1Cr18Ni9Ti	304	10	填料	柔性石墨	柔性石墨
4	球體	1Cr13	A276-420	11	填料壓蓋	WCB	A216-WCB
5	螺母	35	A194-2H	12	擋圈	65Mn	AISI 1066
6	螺柱	35CrMoA	A193-B7	13	閥桿	1Cr13	A276-410
7	座墊	1Cr18Ni9Ti	304	14	螺釘	35	A193-B7

高溫硬密封球閥主要性能規范

壓力等級		公稱壓力					磅級
壓力等級		1.6	2.5	4.0	6.4	10.0	150	300	400	600
試驗壓力	殼體試驗	2.4	3.75	6.0	9.6	15.0	3.03	7.5	10.2	15.0
試驗壓力	密封試驗	1.76	2.75	4.4	7.04	11.0	2.2	5.5	7.48	11.0
適用工況	適用介質	紙漿、漿料、粉塵及各種固體顆粒介質
適用工況	適用溫度	-196~≤550℃
適用規范	設計制造按	GB12237-89 API60 JP17S-48
	法蘭尺寸按	JB79-59、GB91133、HG20592-97 ANSI B16.5 JIS B2212-2214
	結構長度按	GB12221-89 ANSI B16.0 JIS B2002
	檢驗試驗按	JB/T9092-99 API598
